Инструменты для шерфования кожи

Шерфование кожи (брусовка) – [нем. scharfen заострять] – срезание на-нет краёв кожи, предназначенной для изготовления книжного переплёта или других изделий.

Шерфование кожи – одна из самых важных операций в переплетном деле. Без качественной шерфовки невозможно использовать очень большой спектр качественных кож (КРС, свинья и т.п.), получить аккуратные углы, незаметные переходы между кожей и, например, мраморной бумагой на комбинированных переплетах…

Традиционно для шерфования использовались ножи различной формы. Объединяющая их черта – односторонняя заточка.

На сегодня различают два основных типа ножей: немецкий и французский.

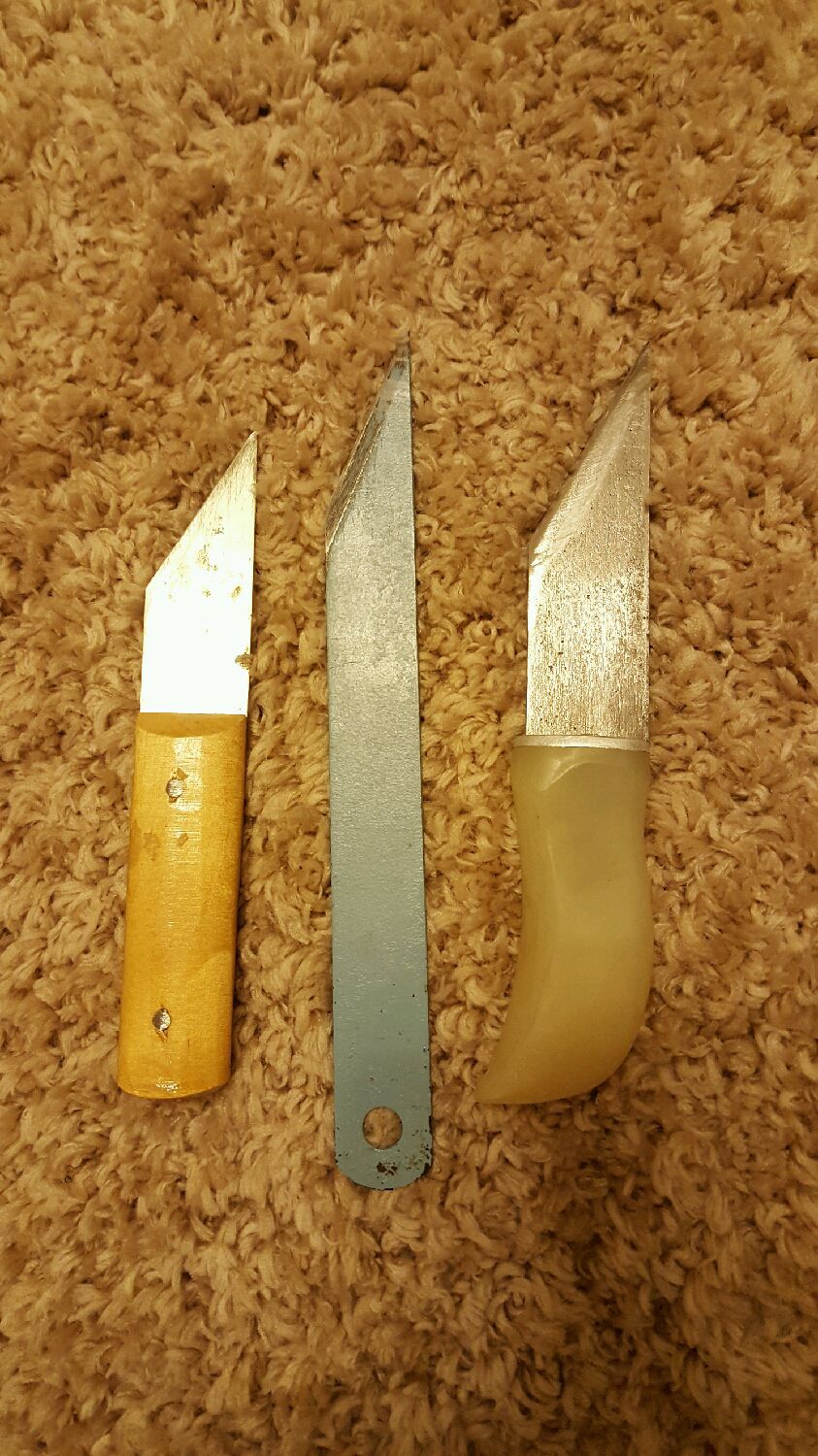

Немецкий нож  — это привычный нам «сапожный». Треугольная форма, односторонняя заточка. Желателен слегка скругленный кончик, что препятствует нежелательным разрывам и разрезам шерфуемой поверхности. Впрочем, это не является необходимым – шерфование, как полностью ручной процесс, в первую очередь зависит от навыков переплетчика.

Немецкий шерфовальный нож

Немецкий шерфовальный нож

Французский нож  отличается от немецкого полукруглой формой лезвия. Традиционная форма показана на рисунке, но встречаются и разновидности такого ножа с лезвием в форме полумесяца.

Французский шерфовальный нож

Французский шерфовальный нож

По большому счету, форма ножа не слишком критична – многие переплетчики пользуются любым качественным ножом, независимо от его формы. Главное требование – бритвенная острота лезвия, которое нуждается в частой правке, а соответственно высококачественная сталь, из которой нож изготовлен.

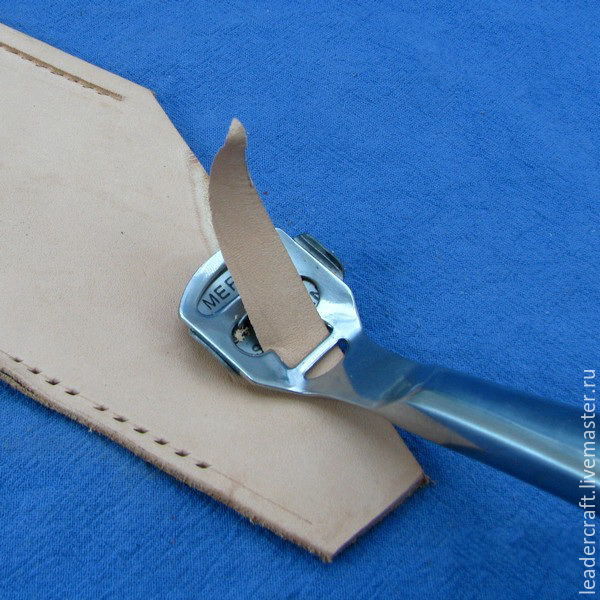

Помимо традиционных ножей для шерфования используются также различные «бевеллеры», скребки и даже рубанки.

Для больших объемов работ можно использовать промышленную машину, разновидности которой уже нарицательно именуются «Фортуной». Различных наименований существует много (в основном китайского производства), но принцип действия абсолютно идентичный: все они работают по принципу электрорубанка с цилиндрическим ножом. Плюсы данных машин в том, что  модели начального уровня сопоставимы по цене с ручными приспособлениями, типа Scharf-Fix 2000 (см.ниже) при большей производительности (цена одной из младших моделей в ноябре 2014 г составляла 17 тыс.р., включая стол и мотор). Минус – требуется мастерская, т.к. машины шумные, и сам процесс шерфования довольно грязный.

Фортуна

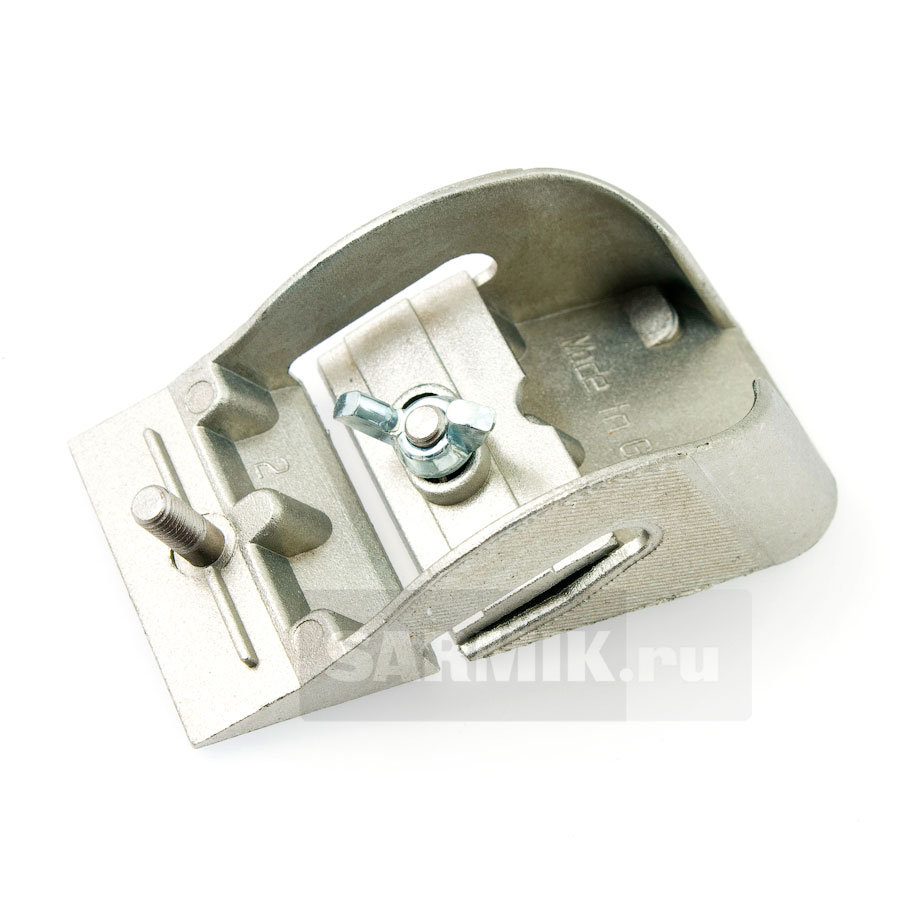

Идеальным вариантом приспособления для шерфования кожи являются ручные устройства, самым известным представителем которых является Scharf-Fix 2000.  Принцип его действия очень прост: кожа руками протягивается между лезвием и прижимным роликом, который регулирует ширину срезаемой полосы. Подковообразная станина позволяет шерфовать не только края, но и плоскость на произвольную ширину (полосами, ограниченными шириной лезвия). Единственные минусы данного приспособления – цена и отсутствие  продавцов. Единственный продавец в России – «Бумага-Импекс». Покупка, например, в США (Talas) обойдется в 265$, но периодически возникают проблемы с доставкой.

 Scharf-Fix 2000

Scharf-Fix 2000

Мы нашли выход из положения, изготовив аналог Scharf-Fix. Устройство изготовлено из профиля прямоугольного сечения, использует обычные бритвенные лезвия (3).  К рабочей поверхности крепится при помощи 4-х саморезов, либо струбцины (4) (в следующих экземплярах будет использоваться принцип «мясорубки» — струбцина будет не отдельным элементом, а частью конструкции).

Самодельная шерфовальная машинка

Самодельная шерфовальная машинка

Лезвие крепится при помощи двух направляющих (1)  и одного винта-«барашка» (2, 8), что позволяет проводить смену лезвия за считанные секунды. Под лезвием предусмотрена металлическая пластина (7), которая предохраняет тонкое лезвие от загибов при работе с плотными кожами.

Узел крепления лезвия

Узел крепления лезвия

Устройство позволяет шерфовать кожу различной толщины, что регулируется одним винтом (11), поднимающим или опускающим нижний прижимной полированный «столик», который после настройки фиксируется одним винтом (14).

Узел регулировки наклона лезвия

Узел регулировки наклона лезвия

Шерфование производится либо по плоскости,  либо «на скос». Настройка производится двумя винтами по принципу качелей – один винт ослабляется, второй подтягивается. Качание капролонового держателя нижнего стола обеспечивается небольшой осью (12).

Регулируется угол наклона лезвия к плоскости кожи (6). Функция не самая необходимая, т.к., по большому счету, настраивается один раз, после чего держатель лезвия жестко фиксируется. Но тут уже вступает в дело человеческий фактор – кто-то предпочтет снимать понемногу за несколько проходов, кто-то приспособится шерфовать за одну протяжку кожи… Дело вкуса.

Узел регулировки наклона столика

Узел регулировки наклона столика

Изгиб станины (13) больше, чем у оригинального Scharf-Fix, что позволяет шерфовать плоскость практически любого размера (в разумных книжных пределах 😉 )

Предусмотрена регулируемая направляющая (5) для ровной протяжки кожи.

Единственное отличие от «оригинала» — отсутствие нижних роликов разной ширины, что, конечно же, минус (например, когда нужно сшерфовать небольшой участок кожи под «бинты»), но и здесь можно приспособиться – ширина лезвия не настолько большая, да и можно просто сшерфовать всю плоскость корешка.
